iTMS 全光网管理-进阶指南V1.2 

1. 简介 

本指南是《iTMS 全光网管理 - 快速入门指南》的进阶篇，适用于有一定基础的用户阅读和参考。

2. OLT/ONU 管理 

2.1. 按PON 口注册不同VLAN 

OLT 1 号业务板卡有0-7 一共8 个PON 口，要求：

光猫侧上网业务VLAN（cvlan）统一为41，映射到OLT 侧业务VLAN（svlan）根据pon口位置灵活指定：

PON 口0 svlan 为QinQ，外层2001，内层随机，范围3000-4000
PON 口1 svlan 为QinQ，外层2001，内层1001
PON 口2 svlan 为200
PON 口3-7 svlan 为300

线路模版VLAN：46（TR069 管理）、41（上网）

2.1.1. 注册绑定PON 口位置 

首先在注册模版中绑定板卡/PON 位置：0/1/0-3

2.1.2. VLAN 映射规则 

规则说明（# 后面为注释）：

## 根据板卡/pon 口定义svlan   # 格式：板卡位置=vlan 规则
0/1/0=qinq 2001.3000-4000     # qinq 内层随机
0/1/1=qinq 2001.1001          # qinq 固定
0/1/2=200                     # PON 口2 对应的vlan 为200（单层）
0/1/3-7=300                   # PON 口3-7 对应vlan 为300
41 svlan                      # 光猫侧的vlan 41 映射到svlan

2.1.3. 注册光猫 

将光猫插入不同的PON 口，观察注册日志：

2.2. 不同业务VLAN 带宽限速 

2.2.1. 限速类型 

DBA 模板和流量模板均可以对带宽进行限制，调度顺序：先调度DBA模板，后调度流量模板，取两者最小的。

DBA 模板的作用是ONU 上行进行限速的，流量限速模版可以同时限制上行和下行。

这里以“流量限速模版”举例说明：

2.2.2. 创建流量限速模版 

依次创建2 个不同的限速模版：

模版名：5m，带宽 5Mbps（峰值6M），模版ID 10；
模版名：10m，带宽 10Mbps（峰值12M），模版ID 11。

2.2.3. VLAN 绑定/应用模版 

接着，修改“ONT 注册模版”中，对光猫用户侧的业务VLAN 应用限速模版：

OLT 侧业务 VLAN VLAN 映射：

格式：tc <up/down> <光猫侧用户vlan> <流量限速模版名>

关键字tc 表示流量限速，up 表示上行限速，down 表示下行限速

例子：VLAN 100 应用上行模版5m，下行10m 模版

tc up 100 5m
tc down 100 10m

2.2.4. 查看业务流 

光猫注册后，查看业务流信息：

2.2.5. 光猫下发业务 

光猫上测试，通过TR069 给光猫下发业务（WAN DHCP，VLAN100），端口绑定WiFi：

2.2.6. 手机测速 

手机连接光猫WiFi，运行 SpeedTest 测速：

3. TR069 管理 

3.1. WiFi多SSID+多VLAN下发 

环境:

OLT：华为MA5800-X17 （配 H901XEHD 万兆业务板）
光猫：华为 HN8145X6-EPON / 10G EPON

光猫支持2.4G+5G 双频WIFI（一共8 个SSID）：

2.4G 支持4 个SSID（SSID1～SSID4）
5G 支持4 个SSID（SSID5～SSID8）

需求: 光猫上4 个WAN 桥接业务，对应4 组VLAN，每组VLAN 绑定一个2.4G+5G SSID

VLAN10: SSID1 + SSID5 172.16.10.x
VLAN20: SSID2 + SSID6 172.16.20.x
VLAN30: SSID3 + SSID7 172.16.30.x
VLAN40: SSID4 + SSID8 172.16.40.x

最终实现效果：连接不同VLAN 的SSID 时，获得对应网段的IP

3.1.1. 查看光猫支持多SSID 

3.1.2. 配置模版 

依次建立4 个2.4G WIFI 模版和4 个5G WIFI 模版：

3.1.3. 业务模版 

3.1.4. 下发业务 

查看WAN 连接信息：

3.2. 云TR069之xxTP-VPN 

请参考：iTMS 云端VPN部署

3.3. 光猫批量老化测试 

提示

此功能仅专业版及运营商版授权支持

3.3.1. TR069 服务参数 

将 ACS 地址设为 x.x.x.x，表示不下发 ACS 地址，即不改变光猫里内置的ACS 地址。

3.3.2 老化测试 

光猫全部上线，且下发业务后执行：

测试完成后，下载老化测试报告（excel 格式）

3.3.3. 测试报告 

报告分3 个表格：

老化测试信息表：老化测试相关的指标，测试结果统计。

老化CPE 信息表：光猫的详细信息，包括型号、设备信息、软硬件版本、运营商、区域、

光模块状态（收发功率/电流/电压/温度）、LAN 端口、SIP 电话状态等。

老化日志信息表：老化测试时光猫汇报信息的详细日志记录

3.3.4. 注意事项 

1). 老化测试前，确认所有光猫全部在线，测试开始后，请勿增减光猫。 2). 测试过程中，请勿执行影响光猫正常运行的操作。如：手动下发业务，重启光猫等。 3). 一轮老化测试后，光猫全部断电离线后，先“清空设备信息”，再进行下一次老化测试：

4). 老化测试结束后，复位清零，让光猫恢复出厂设置，同时ACS 不再处理光猫的上报请求。

3.4. TR069 属性实时浏览器 

提示

此功能仅专业版及运营商版授权支持

3.4.1. 查询TR069 属性 

在设备列表下方显示TR069 属性目录树：

节点名右侧的0 表示该属性不可修改，1 表示可以修改。

首次查询，可以点击“递归查询所有属性名”，大约需要30s 左右。

一般光猫的根节点数量在20～30，所有节点属性名总数量在2000～3000 左右。

3.4.2. 自定义下发TR069 

找到对应的属性名后，可以自定模版下发修改其值：

自定义TR069 属性值每行格式：a = b （空格可选）

例子：

InternetGatewayDevice.X_CMCC_UserInfo.Password = 123456
X_CMCC_UserInfo.Password=123456

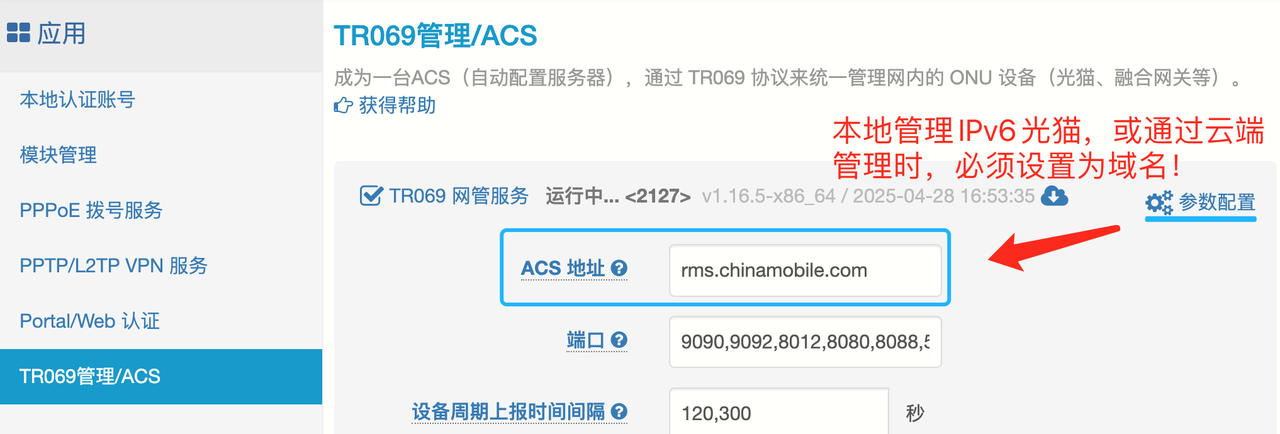

3.5. 基于IPv6 的TR069 管理 

3.5.1. LAN 口 IPv6 支持 

主接口配置IPv6 地址：

VLAN 接口配置IPv6 地址：

根据需要配置 IPv6 地址，无需全部配置，以下为本例使用的配置：

2001:db8:46::1 VLAN 46 接口
2001:db8:1::1 LAN 主接口

3.5.2. DHCP 分配 IPv6 

IPv6 地址范围 1000-ffff，可分配约6 万多个地址，自动根据接口的地址计算：

IPv6 地址范围分配
接口	IPv6 地址	DHCP 分配地址池范围
lan2	2001:db8:1::1	2001:db8:1::1000 ~ 2001:db8:1::ffff
lan2.46	2001:db8:46::1	2001:db8:46::1000 ~ 2001:db8:46::ffff
