iTMS 云端部署/VPN管理异地光猫

将iTMS 部署到云端,具备固定公网IP,统一管理异地的OLT和光猫。

部署步骤说明

iTMS 安装在云端(如阿里云或拥有公网IP接入的机房),同时充当PPTP/L2TP VPN服务器、TR069服务器,以下简称云端。

光猫所在的本地路由器通过VPN连入云端,通过云端统一管理光猫/OLT,下发业务等。

部署要点:

  • 本地路由开DHCP服务,tr069 vlan分配的DNS指向云端

  • 云端加静态路由,访问光猫走VPN;开DNS重定向(重定向ACS域名)

  • 本地路由器添加SNAT策略,让iTMS 访问光猫TR069 WAN业务时,伪装成路由器去访问

  • 本地路由无需开DNS重定向,无需开TR069服务

开放端口:

  • DNS服务:UDP/53(仅对VPN提供服务)

  • TR069服务:TCP/9090

路由器-派网PA 对接部署

拓扑图

_images/cloud_itms_vpn_pa.png

PA 路由器上的设置

TR069 VLAN 接口

_images/cloud_itms_vpn_pa_lan.png

TR069 VLAN DHCP 设置:

_images/cloud_itms_vpn_pa_dhcp.png

L2TP VPN 客户端

_images/cloud_itms_vpn_pa_l2tp.png

路由/NAT策略

_images/cloud_itms_vpn_pa_route.png

iTMS 上的设置

启用VPN服务

_images/cloud_itms_l2tp.png

添加VPN账号

分配固定IP:

_images/cloud_itms_vpn_acct.png

小技巧

2025年版本开始无需单独添加VPN静态路由,在账号中绑定远程局域网子网即可。

添加静态路由(2025年以前版本):

_images/cloud_itms_vpn_stroute.png

DNS重定向

_images/cloud_itms_dnsredir.png

TR069 服务参数

_images/cloud_itms_acs.png

路由器-iRouter 对接部署

拓扑图

_images/cloud-tr069-vpn-irouter.png

iRouter 路由器上的设置

TR069 VLAN 接口

_images/cloud_itms_vpn_irouter_lan.png

TR069 VLAN DHCP 设置:

_images/cloud_itms_vpn_irouter_dhcp.png

VPN 客户端

_images/cloud_itms_vpn_irouter_l2tp.png

路由/NAT策略

iTMS 上的设置

启用VPN服务

_images/cloud_itms_tir_l2tps.png

添加VPN账号

分配固定IP:

_images/cloud_itms_tir_vpn_acct.png

小技巧

2025年版本开始无需单独添加VPN静态路由,在账号中绑定远程局域网子网即可。

DNS重定向

_images/cloud_itms_tir_dnsredir.png

TR069 服务参数

_images/cloud_itms_tir_acs.png

光猫上线测试

光猫上线状态:

_images/cloud_itms_tir_ont.png

诊断测试(iTMS->光猫主动连接):

_images/cloud_itms_tir_ontdiag.png

路由器-ROS 对接部署

拓扑图

_images/cloud-tr069-vpn-ros.png

ROS 路由器上的设置

TR069 VLAN 接口:

_images/cloud_itms_vpn_ros_lan.png

TR069 VLAN DHCP 设置:

_images/cloud_itms_vpn_ros_dhcp.png

PPTP VPN 客户端:

_images/cloud_itms_vpn_ros_pptp.png

iTMS 上的设置

VPN服务端配置

_images/cloud_itms_tros_pptps.png

添加VPN账号

分配固定IP:

_images/cloud_itms_tros_vpn_acct.png

小技巧

2025年版本开始无需单独添加VPN静态路由,在账号中绑定远程局域网子网即可。

DNS重定向

_images/cloud_itms_tros_dnsredir.png

TR069 服务参数

_images/cloud_itms_tir_acs.png

查看VPN 连接

_images/cloud_itms_tros_pppstat.png

查看路由表

_images/cloud_itms_tros_ppproute.png

光猫上线测试

光猫上线状态:

_images/cloud_itms_tros_ont.png

诊断测试(iTMS->光猫主动连接):

_images/cloud_itms_tros_ontdiag.png

路由器-iKuai 对接部署

网络环境

TR069 VLAN: 57
DHCP 地址池:192.168.57.0/24
VPN 地址段:10.10.10.0/24

iKuai 路由器上的设置

TR069 VLAN 接口

_images/cloud_itms_vpn_ikuai_dhcps.png

重要

DHCP 分配的DNS必须指向VPN服务端IP,此处为 10.10.10.1

NAT规则

SNAT(源地址转换)规则说明:

  • 源地址:VPN服务端IP

  • 目的地址:光猫TR069 VLAN网段

  • NAT 后地址:光猫TR069 VLAN 网关

_images/cloud_itms_vpn_ikuai_snat.png

重要

添加或修改SNAT规则后,请重启光猫!

VPN 客户端

网络设置-》VPN客户端

iTMS 上的设置

DNS重定向

重定向到 VPN 服务端IP 10.10.10.1。

rms.xcpon.com 10.10.10.1
.com 10.10.10.1
.cn 10.10.10.1

重要

请勿重定向到 iTMS 服务器的公网IP!

TR069 服务参数

ACS 地址用域名,可自定义(需做重定向)。

_images/cloud_itms_acs.png

云端混合管理 IPv4+IPv6 光猫

备注

iTMS 客户端及服务端固件需升级到 2025/04/28 及以后版本才支持IPv6管理。

本方案中的iRouter路由器均为旁路部署,仅做管理光猫用。

本节为云端管理IPv6 的光猫,如需通过本地管理,请参考:基于IPv6 的TR069 本地管理

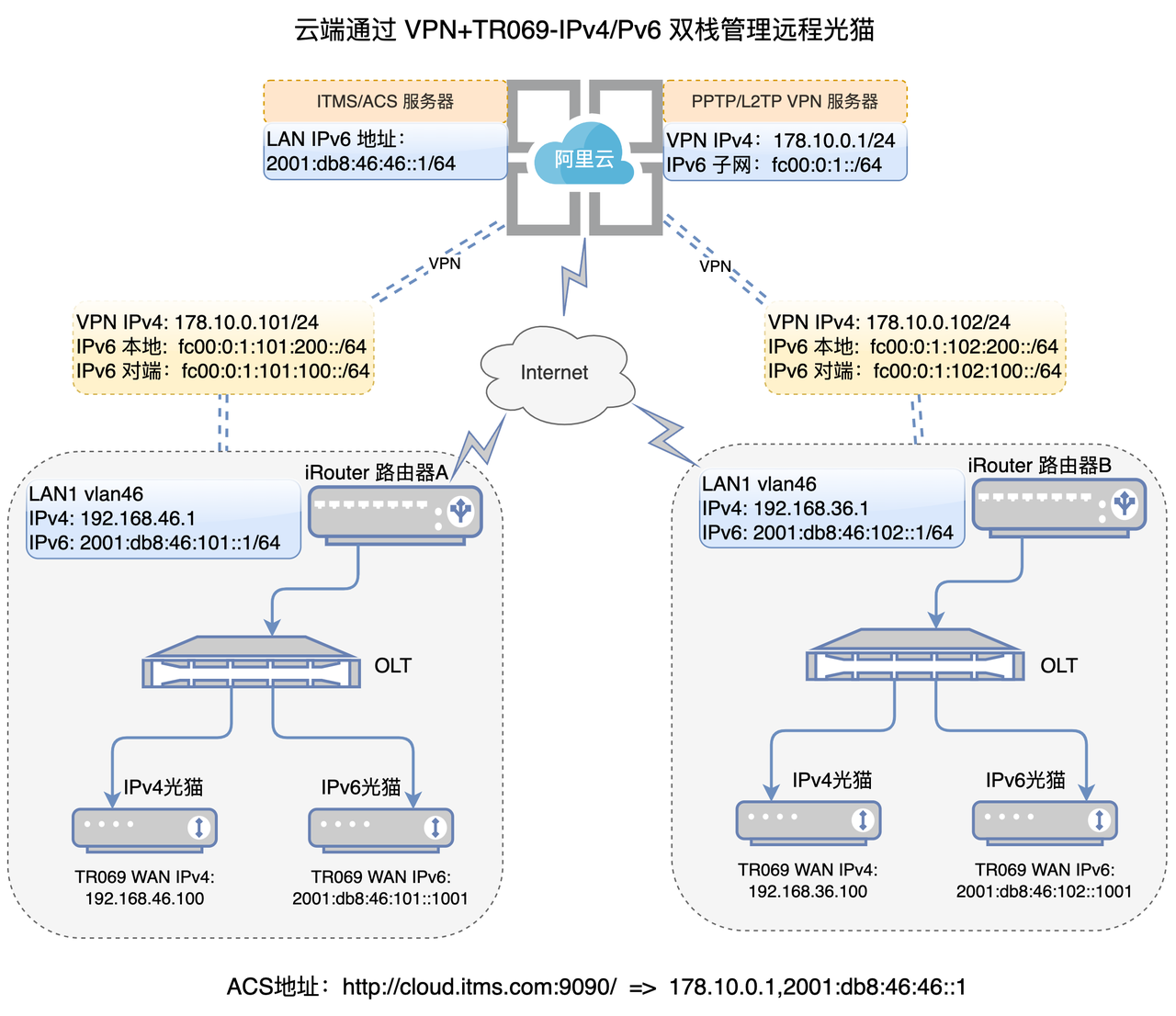

网络拓扑图

_images/cloud_acs_ipv6_topo.png

网络环境规划

云端 - IP地址规划

地址段

说明

VPN IPv4 地址段

178.10.0.0/24

服务端使用 178.10.0.1

VPN IPv6 子网

fc00:0:1::/64

服务端使用 fc00:0:1:X:100::

客户端使用 fc00:0:1:X:200::

LAN1 接口 IPv6 地址

2001:db8:46:46::1/64

此地址为ACS域名重定向指向及VPN DNS服务器

路由器A - IP地址规划

地址段

说明

VPN 账号绑定固定IPv4 地址

178.10.0.101

VPN 账号绑定固定IPv6 子网

fc00:0:1:101::/64

服务端使用 fc00:0:1:101:100::

客户端使用 fc00:0:1:101:200::

TR069 VLAN 接口 地址

IPv4: 192.168.46.1/24

IPv6: 2001:db8:46:101::1/64

TR069 VLAN IPv4 DHCP 地址池

192.168.46.0/24

DHCP DNS 指向 178.10.0.1

TR069 VLAN IPv6 DHCP 地址池

2001:db8:46:101::1001-ffff/64

DHCP DNS 指向 2001:db8:46:46::1

路由器B - IP地址规划

地址段

说明

VPN 账号绑定固定IPv4 地址

178.10.0.102

VPN 账号绑定固定IPv6 子网

fc00:0:1:102::/64

服务端使用 fc00:0:1:102:100::

客户端使用 fc00:0:1:102:200::

TR069 VLAN 接口 地址

IPv4: 192.168.36.1/24

IPv6: 2001:db8:46:102::1/64

TR069 VLAN IPv4 DHCP 地址池

192.168.36.0/24

DHCP DNS 指向 178.10.0.1

TR069 VLAN IPv6 DHCP 地址池

2001:db8:46:102::1001-ffff/64

DHCP DNS 指向 2001:db8:46:46::1

VPN服务端/云端设置

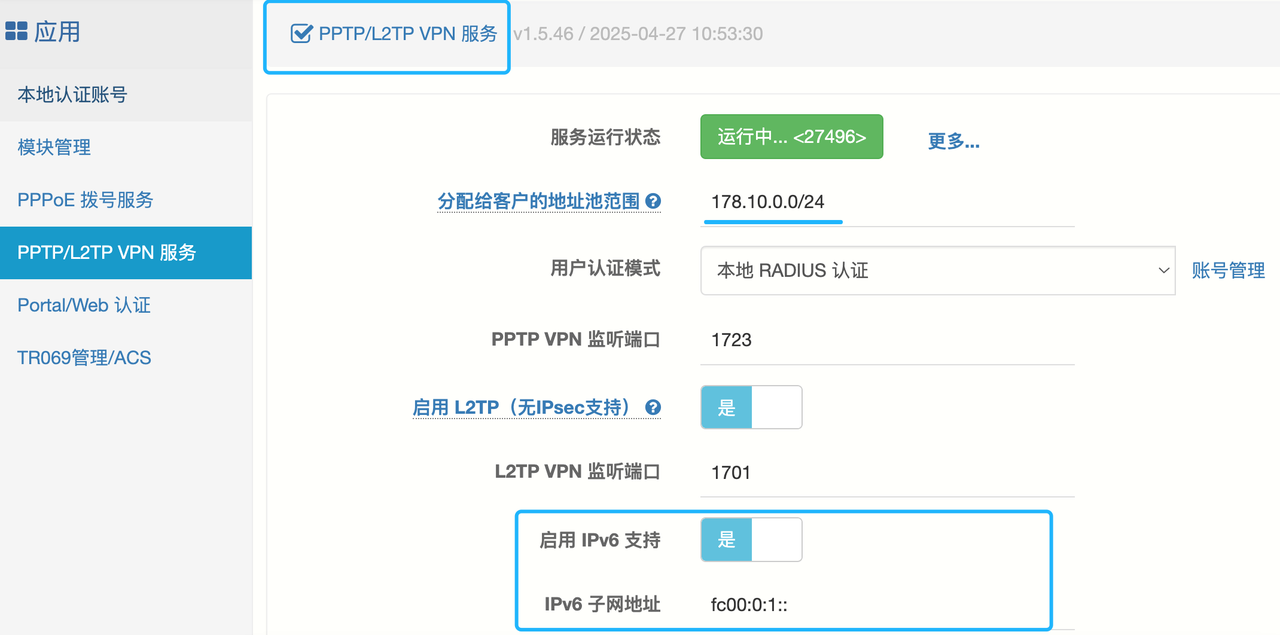

VPN 服务

_images/cloud_itms_vpns_ipv6.png

VPN 账号

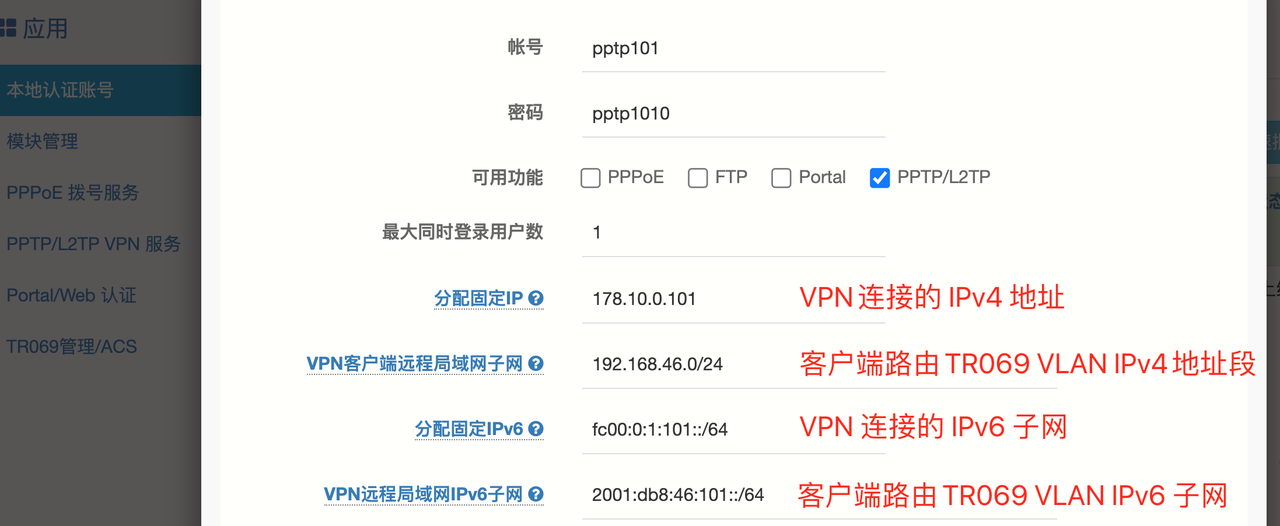

应用-》本地认证账号,依次创建多个VPN账号:

_images/cloud_itms_vpns_ipv6_acct.png

重要

每个VPN账号绑定的固定IP及客户端子网地址不能相同!

IPv6 绑定的是子网前缀,而不是单个地址

DNS重定向

Pv4 重定向到 VPN 服务端IP 178.10.0.1,Pv6 重定向到 VPN 服务端LAN接口IPv6 地址:

rms.chinamobile.com 178.10.0.1,2001:db8:46:46::1
cloud.itms.com 178.10.0.1,2001:db8:46:46::1

TR069 服务参数

ACS 地址用域名,可自定义(需做重定向)。

_images/itms_adv_ip6_acs.png

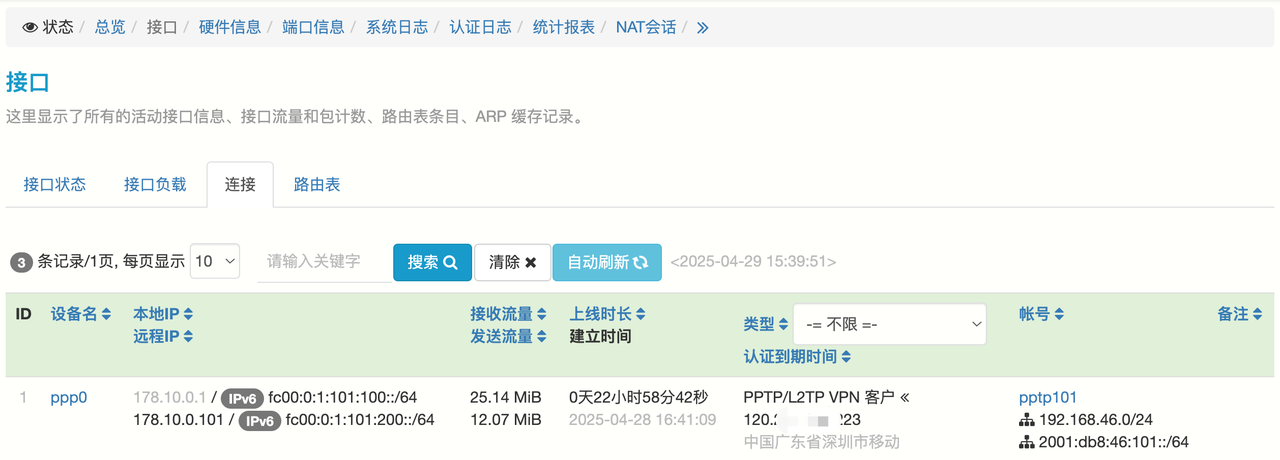

查看 VPN 客户端连接

状态-》接口-》连接:

_images/cloud_itms_vpns_stat.png

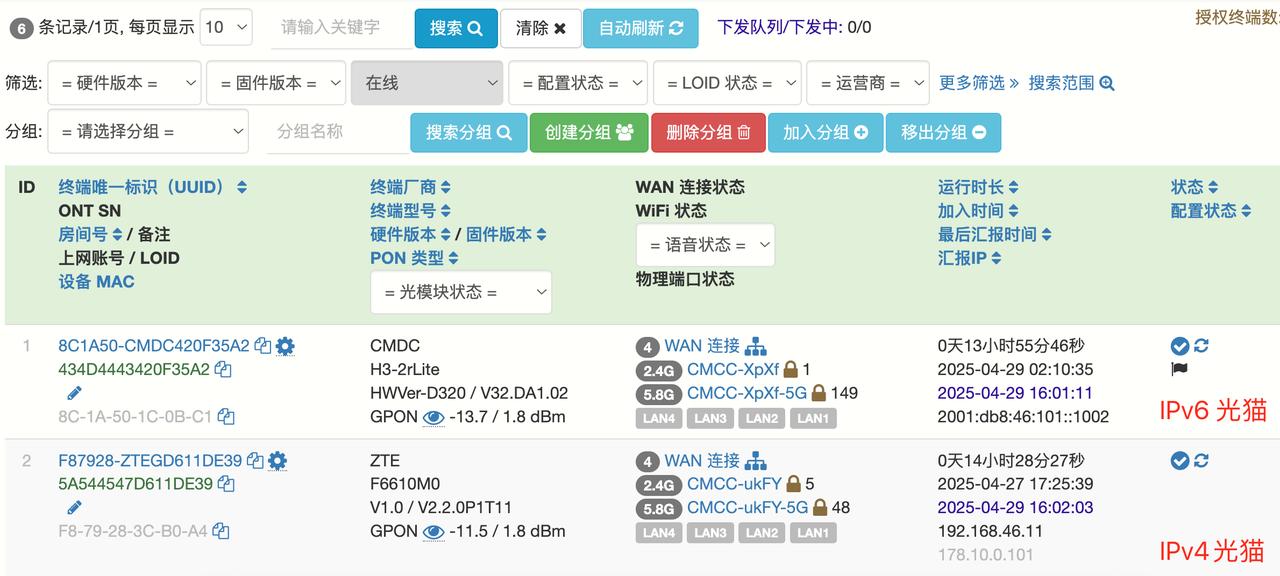

TR069 设备列表

_images/cloud_itms_vpns_devlist.png

VPN客户端/路由器设置

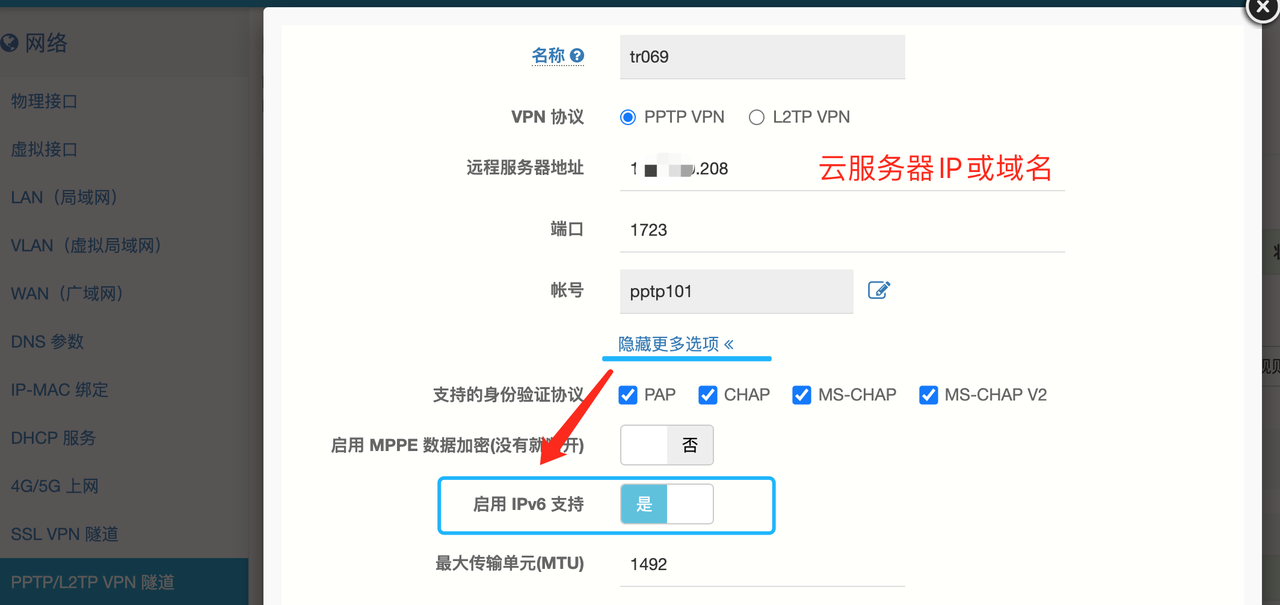

创建VPN客户端连接

网络-》PPTP/L2TP VPN 客户端:

_images/cloud_itms_vpnc_ipv6.png

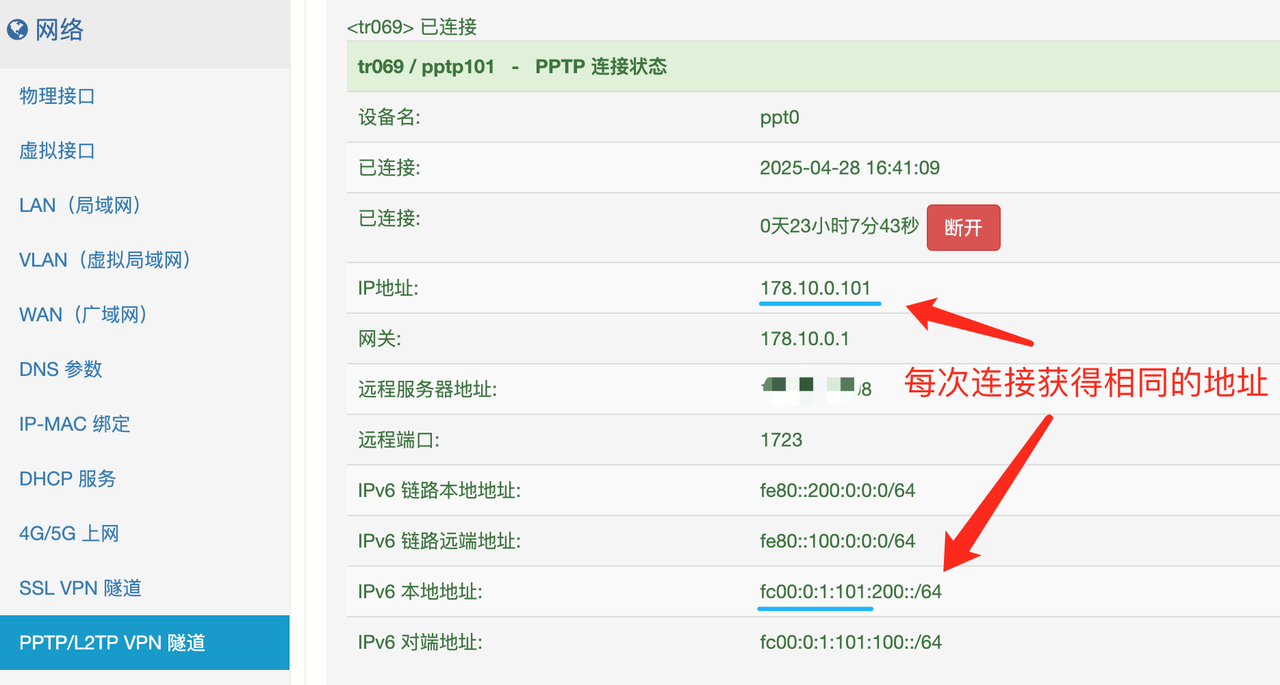

连接成功后状态如下:

_images/cloud_itms_vpnc_ipv6_stat.png

PING 诊断测试

依次 PING 以下地址:

  • VPN服务端 IPv4 IP:178.10.0.1

  • IPv6 对端IP:fc00:0:1:101:100::

  • IPv6 DNS:2001:db8:46:46::1

常见问题FAQ

iTMS 无法主动访问光猫

光猫能正常在TR069设备列表中出现,但下发业务不完整,获得 WAN 连接信息超时,或几分钟后离线。

选择有故障的光猫-》更多-》诊断测试:

_images/cloud_itms_diag_ont.png

正常响应结果是 OK

FAILED 表示 iTMS 无法主动连接光猫,即只能光猫单向访问TR069服务器。

重要

光猫实时业务下发需要 iTMS 服务器和光猫之间能双向互访!

某些光猫对访问者的IP有防火墙限制,从VPN服务端访问VPN客户端后面的光猫时,可能被限制访问,需要在VPN客户端路由上添加SNAT规则。
